Spezifikation im Überblick
-
Messgrössen
NH3, HF, HCl, H2O
-
Geräteausführungen
Cross-Duct-Ausführung

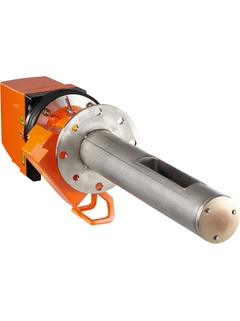

Messlanzenausführung -
Umgebungstemperaturbereich
-20 °C ... +50 °C
Abhängig von der Parametrierung; Temperaturwechsel max. ±10 °C/h
Anwendungsgebiet
Zuverlässigkeit, Genauigkeit und sehr kurze Ansprechzeiten sind die ausschlaggebenden Merkmale des Laser-Gasanalysators GM700. Basierend auf dem TDLS-Prinzip (Tunable Diode Laser Spectroscopy) misst der GM700 verschiedene Gaskomponenten, wie z. B. NH3, HF, HCl oder H2O, durch spezifische Lichtabsorption. Die In-situ-Messung ist besonders geeignet zur schnellen Bestimmung von Gaskonzentrationen in der Prozesssteuerung und Emissionsüberwachung.
Ammoniak-Schlupfmessung in DeNOx-Anlagen
Emissionsüberwachung von Fluorwasserstoff in der Aluminium-Schmelzelektrolyse
HCl-Messung in Verbrennungsanlagen
Geräteeigenschaften:
Hohe Selektivität durch hohe spektrale Auflösung
Kurze Ansprechzeiten
Keine Kalibrierung erforderlich
Keine bewegten Teile, nahezu verschleißfrei
Keine Gasentnahme und -aufbereitung erforderlich
Vorteile
Nahezu unverfälschte Messwerte durch In-situ-Messung direkt im Prozess
Sehr gute Anpassung an Ihre Messaufgabe durch Messlanzen- oder Cross-duct-Ausführung
Hohe Zuverlässigkeit im laufenden Betrieb
Einsetzbar auch bei rauen Umgebungsbedingungen
Ermöglicht die Erfassung schneller oder kurzzeitiger Prozessschwankungen
Xpert Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Loading alternative products
-
Messprinzip
Diodenlaser-Spektroskopie (TDLS)
-
Messgrössen
NH3, HF, HCl, H2O
-
Eignungsgeprüfte Messgrößen
HF
-

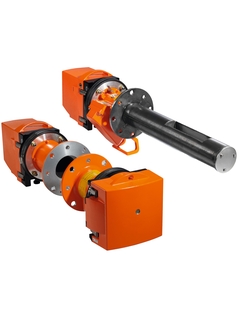

Geräteausführungen
Cross-Duct-Ausführung
Messlanzenausführung -
Zertifizierte Messbereiche
HF: 0 ... 5 mg/m³ / 0 ... 25 mg/m³
Cross-Duct-Ausführung ist eignungsgeprüft -
Messbereich
NH3 (bis 20 Vol.-% H2O): 0 ... 25 ppm / 0 ... 4,000 ppm
NH3 (bis 40 Vol.-% H2O): 0 ... 25 ppm / 0 ... 100 ppm
HCl: 0 ... 10 ppm / 0 ... 3,000 ppm
HF: 0 ... 5 ppm / 0 ... 2,000 ppm
Messbereiche beziehen sich auf 1 m Messstrecke
Messbereiche abhängig von der Applikation und Geräteausführung -
Umgebungstemperaturbereich
-20 °C ... +50 °C
Abhängig von der Parametrierung; Temperaturwechsel max. ±10 °C/h -
Umgebungsfeuchte
≤ 95 %
Relative Feuchte; nicht kondensierend -
Schutzart
IP65/IP66/IP67
-
Konformitäten
Nur für HF
Zugelassen für genehmigungsbedürftige Anlagen
2001/80/EC (13. BImSchV)
2000/76/EC (17. BImSchV)
27. BImSchV
TA-Luft
EN 15267
EN 14181 -
Produktsicherheit
CE
-
-
Branchenlösungen (SO)
Solutions for chemicals, petrochemicals and refineries
-
Branchenlösungen (SO)
Englische Version - 01/2025New version available in EnglishEndress+Hauser offers a broad product portfolio of continuous gas analyzers using state-of-the-art technologies.
Sprache:
Englisch
Version:
01/01/2025
Dateigröße:
3.1 MB
Dateiname:
8030415_CPR_en_V1-0_2025.01_EHS.pdf
-
-
-
Branchenlösungen (SO)
Solutions for waste-to-energy plants
-
Branchenlösungen (SO)
Englische Version - 01/2025New version available in EnglishEndress+Hauser offers ideal automation and safety solutions for collection, sorting and recycling of waste.
Sprache:
Englisch
Version:
01/01/2025
Dateigröße:
2.4 MB
Dateiname:
8030416_SO_Waste_en_V1-0_2025.01_EHS.pdf
-
-
-
Branchenlösungen (SO)

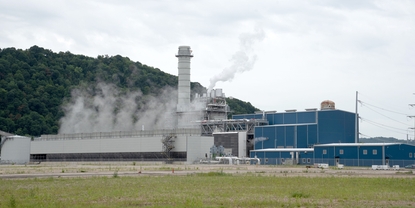

Solutions for gas-fired power plants
-
