Höchste Genauigkeit beim Verladen viskoser Bitumen

©Endress+Hauser

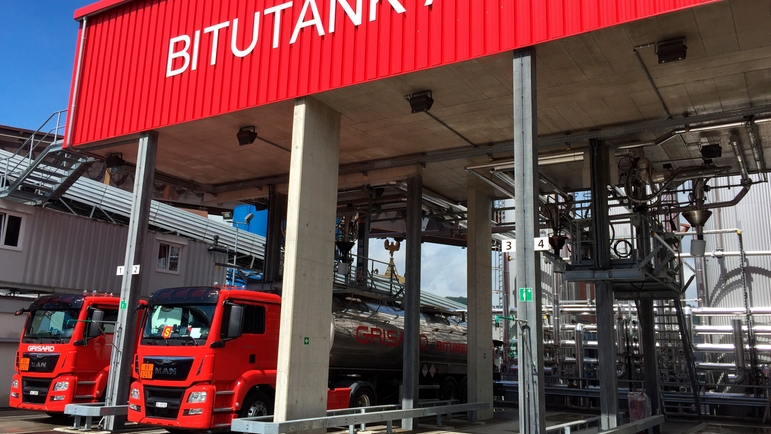

Die Messung der in die Tankwagen abgefüllten Bitumenmenge erfolgte bisher mit einer Lkw-Waage sowie zusätzlich mit einem anderen, älteren Coriolis-Durchflussmessgerät. Aufgrund von Ausgasungsprozessen im hochviskosen Bitumen zeigten sich bei diesem Messgerät aber Abweichungen gegenüber der Waage von bis zu 8%. Da die Durchflussmessstelle anlagenbedingt sowohl auf der Druck- als auch auf der Ansaugseite einer Pumpe betrieben wird, sind Ausgasungsprozesse wegen Druckschwankungen der Normalfall.

Für die Bitumenanwendung musste deshalb eine Durchflussmesstechnologie (d.h. Promass Q 500) gesucht werden, die bei viskosen Medien höchste Abfüllgenauigkeiten gewährleistet und auf Schwankungen bei Prozessdruck und Gasanteil unempfindlich reagiert.
Eine weitere Anforderung war, dass aus Gründen einer besseren Anlagenverfügbarkeit künftig alle Messdaten über eine webbasierte Cloud-Lösung gespeichert, ausgewertet und abgefragt werden können.

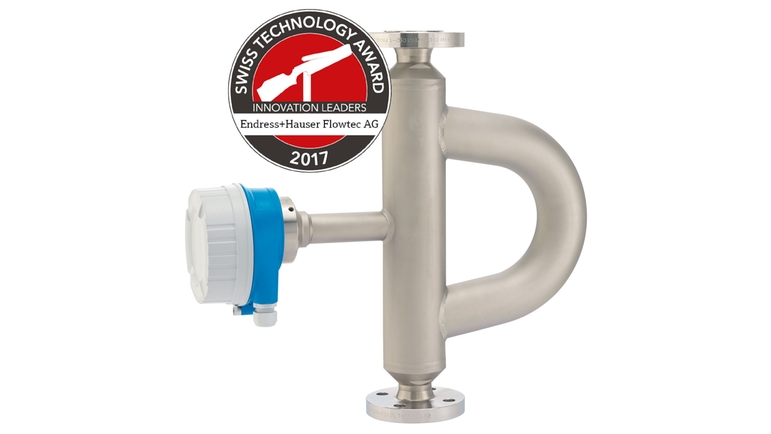

Statt des bisherigen Coriolis-Durchflussmessgerätes, das bei nicht ausgasenden Bitumen einwandfreie Messresultate lieferte, wurde für die Bitumen-Verladestation der von E+H neu entwickelte Promass Q 500 installiert:
– Messung unempfindlich gegenüber schwankenden Drücken und Temperaturen
– Exzellente Genauigkeit für den eich- bzw. verrechnungspflichtigen Geschäftsverkehr
– Patentierte „Multi-Frequenz-Technologie“ (MFT) für das zuverlässige Messen von Medien mit Gaseinschlüssen oder Mikroblasen.

©Endress+Hauser

Für die webbasierte Datenabfrage/-auswertung via Cloud entwickelte Endress+Hauser eine IIoT-Softwarelösung zur vorausschauenden Analyse und Wartung:
– Weltweiter Zugriff auf alle Messdaten aktueller oder erfolgter Verladevorgänge
– Viele Auswertungsmöglichkeiten, z.B. Trendanalysen von Prozess- und Qualitätsparametern (Masse, Volumen, Dichte, Temperatur usw.)
– Heartbeat Technology für das Erkennen von Änderungen im Prozess oder am Gerät, z.B. durch Kavitation, Belagsbildung, Korrosion usw.
