Spezifikation im Überblick
-
Max. Messabweichung
Volumenfluss (Standard): ±0,5 % v.M. ± 1 mm/s (0,04 in/s)
Volumenfluss (Option): ±0,2 % v.M. ± 2 mm/s (0,08 in/s), Flat Spec -
Messbereich
4 dm³/min...9600 m³/h (1...44 000 gal/min)
-
Messstofftemperaturbereich
Messrohrauskleidung PFA: –20...+150 °C (–4...+302 °F)
Messrohrauskleidung PFA Hochtemperatur: –20...+180 °C (–4...+356 °F)
Messrohrauskleidung PTFE: –40...+130 °C (–40...+266 °F) -
Max. Prozessdruck
PN 40, Class 300, 20K
-
Messstoffberührende Materialien
Messrohrauskleidung: PFA; PTFE
Elektroden: 1.4435 (F316L); Alloy C22, 2.4602 (UNS N06022); Tantal; Platin; Titan
Anwendungsgebiet

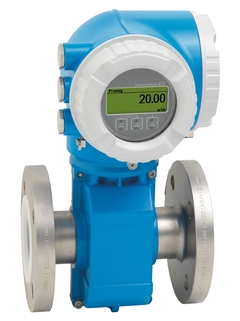

Promag P eignet sich für Chemie- und Prozessanwendungen mit korrosiven Flüssigkeiten und höchsten Messstofftemperaturen. Mit seinem kompakten Messumformer bietet Promag P 300 eine hohe Flexibilität bei der Bedienung und Systemintegration: Zugriff von einer Seite, abgesetzte Anzeige und verbesserte Anschlussoptionen. Heartbeat Technology ermöglicht jederzeit Compliance und Prozesssicherheit.
Das bidirektionale Messprinzip ist praktisch unabhängig von Druck, Dichte, Temperatur und Viskosität
Speziell für Chemie-/Prozessanwendungen mit korrosiven Flüssigkeiten und hohen Messstofftemperaturen
Geräteeigenschaften
Nennweite: max. DN 600 (24")
Alle gängigen Ex-Zulassungen
Messrohrauskleidung aus PTFE oder PFA
Kompaktes Zweikammergehäuse mit bis zu 3 Ein-/Ausgängen
Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff
Abgesetzte Anzeige erhältlich
Vorteile
Vielfältiges Einsatzgebiet – große Auswahl an mediumsberührenden Materialien
Energiesparende Durchflussmessung – kein Druckverlust durch Querschnittsverengung
Wartungsfrei – keine beweglichen Teile
Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Ethernet
Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität
Integrierte Verifizierung – Heartbeat Technology
