Spezifikation im Überblick
-
Max. Messabweichung
Volumenfluss: ±0,5 % v.M. ± 2 mm/s (±0,5 % v.M. ± 0,08 in/s)
-
Messbereich
9 dm³/min...22500 m³/h (2.5...100 000 gal/min)
-
Messstofftemperaturbereich
Messrohrauskleidung Hartgummi: 0...+70 °C (+32...+158 °F)
Messrohrauskleidung Polyurethan: –20...+50 °C (–4...+122 °F)
Messrohrauskleidung PTFE: -20...+70°C (–4...+158 °F) -
Max. Prozessdruck
PN 40, Class 300, 20K
-
Messstoffberührende Materialien
Messrohrauskleidung: Polyurethan; PTFE; Hartgummi
Elektroden: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022)
Anwendungsgebiet

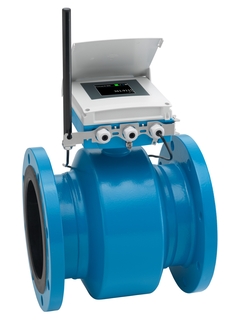

Promag W 800 ist ideal für Inselanwendungen in der Wasserindustrie, sogar Durchflussmessung im direkten Erdeinbau oder permanenten Einsatz unter Wasser. Promag 800 deckt grundlegende Funktionalität ab, Promag 800 Advanced liefert das ganze Leistungspektrum. Der batteriebetriebene Messumformer bietet weltweite Messdatenübertragung ohne zusätzliche Energieversorgung. Heartbeat Technology ermöglicht Messzuverlässigkeit und konforme Verifizierung.
Das bidirektionale Messprinzip ist praktisch unabhängig von Druck, Dichte, Temperatur und Viskosität.
Bestimmt für die Messung von industriellem oder kommunalem Wasser und Abwasser
Geräteeigenschaften
Internationale Trinkwasserzulassungen
Schutzart IP68 (Type 6P enclosure)
Zugelassen für Eichverkehr gemäß OIML R49/MI-001
Messumformergehäuse aus langlebigem Polycarbonat
Akkulaufzeit bis zu 15 Jahre
Messintervalle individuell einstellbar
Vorteile
Langlebiges batteriebetriebenes Durchflussmessgerät mit sicherer Systemintegration und Kommunikation

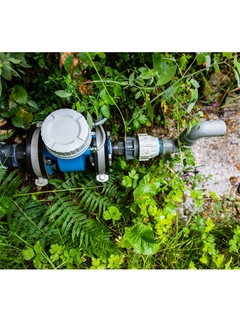

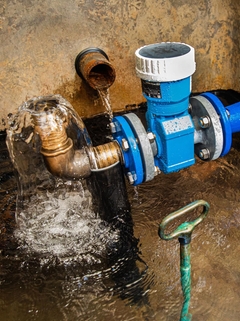

Mit Korrosionsschutz für direkten Erdeinbau oder permanenten Einsatz unter Wasser

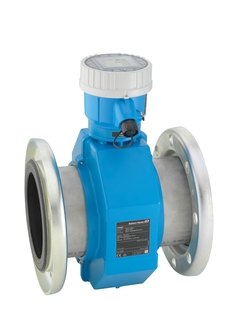

Flexibles Engineering – Messaufnehmer mit Festflanschen oder Losflanschen
Verbesserte Anlagenverfügbarkeit – Messaufnehmer konform mit industriespezifischen Anforderungen
Sichere Datenspeicherung und -übertragung – weltweit verschlüsselte Kommunikation im Mobilfunknetz
Komfortable Inbetriebnahme und Bedienung – Zugriff per Bluetooth mithilfe intuitiver SmartBlue App
Integrierte Verifizierung – Heartbeat Technology
