Spezifikation im Überblick
-
Prozesstemperatur
-60°C...+280°C
-
Prozessdruck / max. Überlastdruck
Vakuum...100 bar
-
Min. Mediumsdichte
Dichte ab 0,4 g/cm3
Anwendungsgebiet

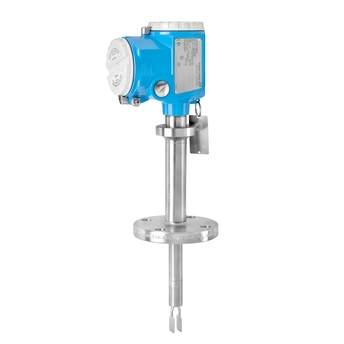

Der Liquiphant FTL81 ist ein Grenzschalter zur Verwendung in explosionsgefährdeten Bereichen mit allen internationalen Zertifikaten. Fehlersichere Überfüllsicherung in Anwendungen mit funktionaler Sicherheit bis zu SIL3 mit einem Gerät. Zuverlässige Messwerte, unbeeinflusst von: Strömungen, Turbulenzen, Luftblasen, Schaum, Vibration, Feststoffanteile oder Ansatz.
Grenzschalter für Flüssigkeiten bis zu SIL3.
Prozessanschlüsse: Gewinde und Flansche
Temperatur: -60 bis +280 °C
Druck: -1 bis +100 bar
Sensorlänge: Rohrverlängerung bis zu 3 m
Sensormaterial: 316L, Alloy C
Internationale Explosionsschutzzertifikate, Überfüllsicherung WHG, SIL, Schiffbauzulassung
Vorteile
Einsatz in Sicherheitssystemen mit Anforderungen an die funktionale Sicherheit bis SIL3 gemäß IEC 61508 Ed.2.0 / IEC 61511-1 / ISA 84-1 und DIN EN ISO 13849
Wiederkehrende Prüfung: Prüftestintervall bis zu 12 Jahren, Prüfung der Folgegeräte durch Knopfdruck
Permanente Selbstüberwachung/ interne Redundanz
4-20 mA Schnittstelle (gem. NAMUR NE06/NE43): einfache Integration über das Auswertegerät (Nivotester FailSafe FTL825) mit zweikanaligem Ausgang (Sicherheitskontakte) und Verriegelungsmöglichkeit oder direkt in eine Sicherheits-SPS
Kein Abgleich: schnelle und kostengünstige Inbetriebnahme
Keine mechanisch bewegten Teile: wartungsfrei, kein Verschleiß, lange Lebensdauer
Überwachung der Schwinggabel auf Beschädigung, Korrosion, Ansatz und mechanische Blockierung
