Spezifikation im Überblick
-
Eingang
1 x analog 4...20 mA/HART®
-
Ausgang
Nicht definiert
-
Anzeige
LCD 17 mm (0,67")
5-stellig
7-Segment-Bargraph
Klartextfeld für Einheit/TAG
aktivierbare Hintergrundbeleuchtung -
Spannungsversorgung
Schleifengespeist
Anwendungsgebiet

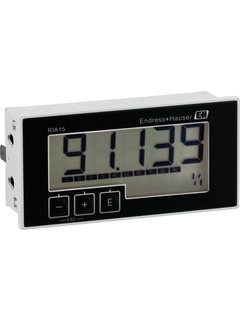

Der Prozessanzeiger ist mit 4 ... 20 mA oder mit HART® Protokoll erhältlich. In der HART® Version lassen sich auf der Anzeige alternierend bis zu 4 Messwerte eines Sensors darstellen. Hierfür kann der Anzeiger als Primary oder Secondary HART® Master eingestellt werden und aktiv die Werte abfragen. Der geringe Spannungsabfall von < 1 V (< 1,9 V bei HART®) erweist sich in Ex-Anwendungen, in denen meist nur eine begrenzte Spannung zur Verfügung steht als großer Vorteil.
Anzeige von 4 ... 20 mA Messwerten oder HART® Prozessgrößen in allen Branchen
Schalttafeleinbau- oder Feldgehäuse als vor-Ort-Anzeige
Skalierbarer Anzeigewert
Mit den Optionen „Füllstand“ oder "Analyse" können Grundeinstellungen an ausgewählten Sensoren vorgenommen und verfügbare Messwerte und Einheiten schnell und einfach voreingestellt werden.
Vorteile
Anzeige von 4 … 20 mA Messwerten bzw. optional bis zu 4 HART® Prozessvariablen eines Sensors in allen Industrien; Verwendung als Primary oder Secondary HART® Master
5-stellige Messwertanzeige in 17 mm (0,67") Ziffernhöhe mit Dimension, Bargraph und aktivierbarer Hintergrundbeleuchtung
Varianten: Feldgehäuse (IP66, Ex-Zulassung) oder Schalttafeleinbaugerät (IP65); Geringe Einbautiefe.
Keine externe Versorgung notwendig; Spannungsabfall ≤1 V (HART® ≤1,9 V)
Einfache 3-Tastenbedienung zur Parametrierung
Internationale Zulassungen; Schiffbauzulassung
SIL Rückwirkungsfreiheit nach EN 60508
