Spezifikation im Überblick
-
Genauigkeit
Standard 0,1%
Platinum 0,075% -
Prozesstemperatur
-40°C...130°C
-
Druck Messbereich
1 bar...400 bar
-
Prozessdruck / max. Überlastdruck
600 bar
-
Max. Messdistanz
4000 m H2O
-
Prozessseitige Hauptmaterialien
316L
-
Werkstoff Prozessmembran
316L, AlloyC,
Rhodium>Gold -
Messzelle
400mbar...400bar
relativ/ absolut
Anwendungsgebiet

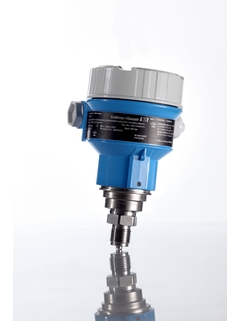

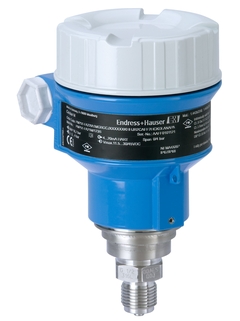

Der digitale Drucktransmitter PMP51 mit Metallmembran wird typischerweise in Prozess- und Hygieneanwendungen zur Messung von Druck, Füllstand, Volumen oder Masse in Gasen und Flüssigkeiten eingesetzt. PMP51 ist für Hochdruckanwendungen bis 400 bar ausgelegt. Das Quick-Setup-Menü mit anpassbarem Messbereich unterstützt bei der einfachen Inbetriebnahme und reduziert Kosten und spart Zeit. Entwickelt gemäß IEC 61508 und IEC 61511 zur Verwendung in SIL2 Sicherheitssystemen.
Einkammer Aluminium- oder Edelstahlgehäuse (316L).
Prozessanschlüsse: Gewinde, Flansche oder hygienische Prozessanschlüsse
Prozesstemperatur: -40 bis +130 °C, +150 °C für 1 Stunde
Messbereiche: -1/0 bis zu +400 bar
Genauigkeit: ± 0,1 %, "Platinum" ± 0,075 %
Internationale Explosionsschutzzertifikate, SIL, Hygienezulassungen, Schiffbauzulassungen
Vorteile
Exakte Messung der Prozesswerte selbst bei sich ändernden Prozesstemperaturen

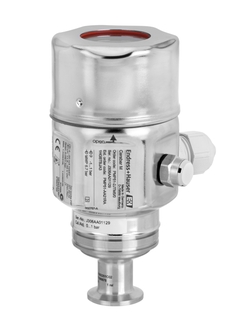

Prozesssicherheit durch kleine frontbündige Prozessanschlüsse in hygienischen Anwendungen
Zur Prozessdrucküberwachung bis SIL2, zertifiziert nach IEC 61508 und IEC 61511
Modulares Konzept für einfachen Austausch von Display und Elektronik
Einfache, menügeführte Inbetriebnahme über Display, 4 bis 20 mA mit HART, PROFIBUS PA, FOUNDATION Fieldbus
Nahtlose und unabhängige Systemintegration (HART / PA / FF)

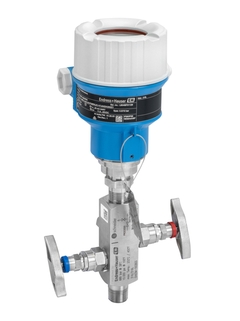

Erhältlich mit montiertem Ventilblock: immer passend und mit Dichtigkeitsprüfung
Videos
Lean Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Loading alternative products
Vorgänger
Erfolgsstorys
Beliebteste Downloads
-
-
Technische Information (TI)
TI Cerabar M PMC51, PMP51 , PMP55
Deutsche Version - 04/2024
Prozessdruckmessung 4...20 mA, HART, IO-Link, PA, FF
EN DE 01/04/202422/08/202206/09/202101/04/202016/04/2019Sprache:
Deutsch
Version:
01/04/2024
Dateigröße:
3.8 MB
Dateiname:
TI00436PDE_3224-00.pdf
-
-
-
Betriebsanleitung (BA)
Cerabar M PMC51, PMP51/55 Analog
Deutsche Version - 08/2024
Mit Keramik- und Siliziumsensoren Modularer Aufbau und einfachste Bedienung
EN DE 01/08/202413/07/201610/12/201411/06/201417/08/2012Sprache:
Deutsch
Version:
01/08/2024
Dateigröße:
1 MB
Dateiname:
BA00385PDE_2122-00.pdf
-
204 Dokumente
-
-
Technische Information (TI)
TI Einschweißadapter, Prozessadapter und Flansche
Füllstand, Druck, Temperatur
EN DE 03/04/202425/03/202415/09/202328/10/202130/07/2021Sprache:
Deutsch
Version:
03/04/2024
Dateigröße:
1.1 MB
Dateiname:
TI00426FDE_2524.pdf
-
-
-
Technische Information (TI)
TI Cerabar M PMC51, PMP51 , PMP55
Prozessdruckmessung
4...20 mA, HART, IO-Link, PA, FFEN DE 01/04/202422/08/202206/09/202101/04/202016/04/2019Sprache:
Deutsch
Version:
01/04/2024
Dateigröße:
3.8 MB
Dateiname:
TI00436PDE_3224-00.pdf
-
-
-
Betriebsanleitung (BA)
Cerabar M PMC51, PMP51/55 Analog
Mit Keramik- und Siliziumsensoren
Modularer Aufbau und
einfachste
BedienungEN DE 01/08/202413/07/201610/12/201411/06/201417/08/2012Sprache:
Deutsch
Version:
01/08/2024
Dateigröße:
1 MB
Dateiname:
BA00385PDE_2122-00.pdf
-
-
-
Betriebsanleitung (BA)
Cerabar M / Deltabar M / Deltapilot M Betriebsanleitung PROFIBUS PA
Cerabar M PMC51, PMP51, PMP55 Drucktransmitter
Deltabar M
PMD55 Differenzdrucktransmitter
Deltapilot M FMB50, FMB51,EN DE 01/08/202413/07/201610/12/201411/06/201417/08/2012Sprache:
Deutsch
Version:
01/08/2024
Dateigröße:
7.7 MB
Dateiname:
BA00383PDE_0922-00.pdf
-
-
-
Betriebsanleitung (BA)
Cerabar M, Deltapilot M
Prozessdruck / Hydrostatik
IO-LinkEN DE 22/08/202231/07/2021Sprache:
Deutsch
Version:
22/08/2022
Dateigröße:
1.7 MB
Dateiname:
BA02136PDE_0222-00.pdf
-
-
-
Betriebsanleitung (BA)
Cerabar M / Deltabar M / Delapilot M Betriebsanleitung FOUNDATION Fieldbus
Cerabar M PMC51, PMP51, PMP55 Drucktransmitter
Deltabar M PMD55 Differenzdrucktransmitter
Deltapilot M FMB50, FMB51, FMB52, FMB53 Hydrostatischer
DruckaufnehmerEN DE 01/08/202413/07/201610/12/201411/06/201417/08/2012Sprache:
Deutsch
Version:
01/08/2024
Dateigröße:
7.7 MB
Dateiname:
BA00384PDE_0922-00.pdf
-
-
-
Betriebsanleitung (BA)
Cerabar M, Deltabar M, Deltapilot M HART (V 01.00.zz)
Cerabar M PMC51, PMP51/55 Drucktransmitter
Deltabar M PMD55
Differenzdrucktransmitter
Deltapilot M FMB50/51/52/53EN DE 01/08/202413/07/201610/12/201411/06/201417/08/2012Sprache:
Deutsch
Version:
01/08/2024
Dateigröße:
4.7 MB
Dateiname:
BA00382PDE_2122-00.pdf
-
-
-
Kurzanleitung (KA)
Cerabar M PMC51, PMP51, PMP55
Prozessdruckmessung
FOUNDATION FieldbusEN DE 30/09/202113/07/201610/12/201411/06/201425/01/2012Sprache:
Deutsch
Version:
30/09/2021
Dateigröße:
916.9 KB
Dateiname:
KA01032PDE_0621-00.pdf
-
-
-
Kurzanleitung (KA)
Cerabar M PMC51, PMP51, PMP55
Prozessdruckmessung
PROFIBUS PAEN DE 30/09/202113/07/201610/12/201411/06/201425/01/2012Sprache:
Deutsch
Version:
30/09/2021
Dateigröße:
945.3 KB
Dateiname:
KA01031PDE_0621-00.pdf
-
-
-
Kurzanleitung (KA)
Cerabar M PMC51, PMP51, PMP55
Prozessdruckmessung
AnalogEN DE 15/12/202113/07/201610/12/201411/06/201425/01/2012Sprache:
Deutsch
Version:
15/12/2021
Dateigröße:
832.3 KB
Dateiname:
KA01036PDE_1821-00.pdf
-
Ersatzteile nach Nummer in Zeichnung suchen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Erdungsklemme T14/T15/T17, F30/F31
-
weitere Teile
Bestellcode71290825 -
-
Kabelverschr. M20 PA, O-Ring VMQ
-
Adaptergehäuse/Kabeleinführung
ZeichnungsnummerBestellcode1552002449 -
-
Kabelverschr. M20 PA, O-Ring EPDM/PTFE
-
Adaptergehäuse/Kabeleinführung
ZeichnungsnummerBestellcode1571092709 -
-
Kabelverschraubung M20 Metall, Dichtung
-
Adaptergehäuse/Kabeleinführung
ZeichnungsnummerBestellcode1571092711 -
-
Kabeleinführung G1/2, Dichtung, Adapter
-
Adaptergehäuse/Kabeleinführung
ZeichnungsnummerBestellcode1571092712 -
-
Stecker 3p M12/M20, Dichtring
-
Adaptergehäuse/Kabeleinführung
ZeichnungsnummerBestellcode1552005984 -
-
M12-Stecker, IO-Link, Gehäuseseite
-
Adaptergehäuse/Kabeleinführung
ZeichnungsnummerBestellcode1571570154 -
-
Stecker 2/7-polig, HAN7D, Dichtung
-
Adaptergehäuse/Kabeleinführung
ZeichnungsnummerBestellcode1552020762 -
-
Stecker Ventil, F30/F31, Dichtung NBR
-
Adaptergehäuse/Kabeleinführung
ZeichnungsnummerBestellcode1571120017 -
-
Deckel F15 316L, Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2052027000 -
-
Deckel F15 316L, Schauglas, Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2052027002 -
-
Deckel F15, Schauglas PC, 316L, Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2052028207 -
-
Deckel F15 316L,Kralle,Schauglas,Dicht.
-
Abdeckung
ZeichnungsnummerBestellcode2052028267 -
-
Deckel F15 316L, Kralle, Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2052028268 -
-
Dichtung 67,5x2,9x1,5 VMQ/PTFE, 5 Stück
-
Dichtung
ZeichnungsnummerBestellcode2152028179 -
-
Deckel F30/31/34 Alu, Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2071092705 -
-
Deckel F30/31 Alu, Ex d, Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2071092706 -
-
Deckel F30/31/34 Alu, Schauglas,Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2071092707 -
-
Deckel F30/31 Alu, Ex d,Schauglas,Dicht.
-
Abdeckung
ZeichnungsnummerBestellcode2071092708 -
-
Dichtung EPDM, F30/31/34, T14/15, 5St.
-
Dichtung
ZeichnungsnummerBestellcode2152020429 -
-
Anzeigemodul VU340, Cbar/Dbar/Dpilot M
-
Display
ZeichnungsnummerBestellcode4071091670 -
-
Elektronik FMB5x, PMC51, PMP5x, PMD55
-
Elektronik
ZeichnungsnummerBestellcode30XPP0001- -
-
Halter Anzeigemodul Dbar/Cbar/Dpilot M
-
Befestigung
ZeichnungsnummerBestellcode4171094113 -
-
Analoganzeige VU340, Cbar, Halter
-
Display
ZeichnungsnummerBestellcode4071111067 -
-
Kabel PE,2m,Separatgehäuse FMXXX/PMXXX
-
weitere Teile
Bestellcode71043886 -
-
Kabel PE,5m,Separatgehäuse FMXXX/PMXXX
-
weitere Teile
Bestellcode71043888 -
-
Kabel PE,10m,Separatgehäuse FMXXX/PMXXX
-
weitere Teile
Bestellcode71043889 -
-
Kabel FEP,5m,Separatgehäuse FMXXX/PMXXX
-
weitere Teile
Bestellcode71070738 -
-
Dichtungssatz PMPx1, PTP31B, FKM, 2 St.
-
weitere Teile
Bestellcode71286350 -
-
Profildichtung 18,5x23,9x1,5 FKM,5 Stück
-
weitere Teile
Bestellcode52009800 -
-
O-Ring 28,17x3,53 VMQ, FDA, 5 St.
-
weitere Teile
ZeichnungsnummerBestellcode5752014472 -
-
O-Ring 28,17x3,53 VMQ, FDA, USP, 3 St.
-
weitere Teile
ZeichnungsnummerBestellcode5771086102 -
-
O-Ring 28,17x3,53 EPDM, FDA, USP, 3 St.
-
weitere Teile
ZeichnungsnummerBestellcode5771140668 -
-
M12-Buchse, Kabelseite
Bestellcode52006263 -
M12-Buchse, 90deg, Kabelseite
Bestellcode71114212 -
M12-Buchse, 100deg,5m Kabel
Bestellcode52010285 -
Montagesatz Cerabar,Deltapilot,Levelflex
Bestellcode71102216 -
Montagebügel 2-fach, Edelstahl
Bestellcode71372498 -
Einschweissflansch DRD DN50, 316L
Bestellcode52002041 -
Einschweissflansch DRD DN50, 316L, 3.1
Bestellcode52011899 -
Einschweissadapter G1/2, 316L, 3.1
Bestellcode52010172 -
Einschweissadapter G1/2, 316L, A DIN3852
Bestellcode71389241 -
Einschw.adap. G1/2, 316L, 3.1, A DIN3852
Bestellcode71389243 -
Einschweissadapter G1, 316L
Bestellcode52005087 -
Einschweissadapter G1, d=60, 316L
Bestellcode52001051 -
Einschweissadapter G1/2, 316L
Bestellcode52002643 -
Einschweissadapter G1, 316L, 3.1
Bestellcode52010171 -
Einschweissadapter G1, d=60, 316L, 3.1
Bestellcode52011896 -
Einschweissadapter G1-1/2, 316L
Bestellcode52024469 -
Einschweissadapter G1-1/2, 316L, 3.1
Bestellcode52024470 -
Einschweissdummy, Adapter G1
Bestellcode52005272 -
Einschweissdummy, Flansch DRD DN50, 65mm
Bestellcode71114209 -
Einschweissdummy, Adapter G1-1/2
Bestellcode52024471
