Spezifikation im Überblick
-
Max. Messabweichung
±0,25 % v.M. ± 1...4 m/s (3,3...13 ft/s)
-
Messbereich
0,14...1,66 l/s (0,035...0,44 gal/s)
-
Messstofftemperaturbereich
Dichtungsmaterial EPDM: –20...+130 °C (–4...+266 °F)
Dichtungsmaterial Silikon: –20…+130 °C (–4…+266 °F)
Dichtungsmaterial Viton: 0…+150 °C (+32…+302 °F) -
Max. Prozessdruck
PN 16
-
Messstoffberührende Materialien
Messrohrauskleidung: PFA
Elektroden: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022), Tantal, Platin
Anwendungsgebiet

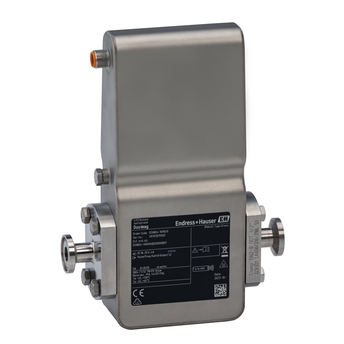

Dosimag wurde für anspruchsvolle Abfüllanwendungen mit leitfähigen Flüssigkeiten in der Lebensmittel- und Getränke- sowie in der Life Sciences Industrie entwickelt. In Anwendungen auf kleinstem Raum ist Dosimag die bevorzugte Wahl für Systemintegratoren, Modulhersteller und Anlagenbauer. Dosimag misst direkt den Volumenfluss. Das bidirektionale Messprinzip ist nahezu unabhängig von Druck, Dichte, Temperatur und Viskosität.
Der kompakte und robuste Messaufnehmer ist mit drei Elektronikversionen erhältlich:
Impuls-/Frequenz-/Status-Version für den einfachen und ökonomischen Einsatz in Abfüllanwendungen
Intelligente Impuls-Version mit IO-Link für durchgängige digitale Kommunikation, was eine einfache Inbetriebnahme und Dokumentation, Echtzeitverfügbarkeit von Prozessdaten, Optimierung der Füllbedingungen und vorausschauende Wartung ermöglicht
Version mit integrierter Batching-Funktion und dynamischer Tropfkorrektur über Modbus RTU für erweiterte Abfüllsteuerung
Vorteile
Hohe und stabile Abfüllleistung – hohe Messgenauigkeit und Wiederholbarkeit bei kürzesten Füllzeiten
IO-Link ermöglicht digitale Echtzeitkommunikation für einfachere Inbetriebnahme und kontinuierliche Datenverfügbarkeit
Kompaktes Design für eine optimierte Stellfläche der Maschine
Integrierte Batching-Funktion – Abfüllprozessmanagement durch das Durchflussmessgerät gelöst
Automatische Wiederherstellung von Daten für die Wartung
Globale Konformität mit Industriestandards – EHEDG, 3-A, FCM, cGMP
SIP- und CIP-Reinigung möglich
