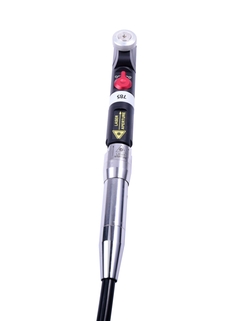

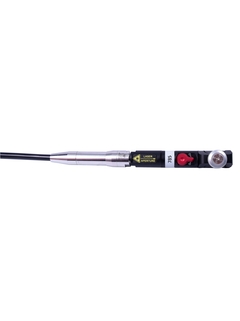

Die Rxn-10-Sonde wurde für die Produkt- und Prozessentwicklung konzipiert und ist das „Zugpferd“ des Raman-Sonden-Portfolios. Sie liefert zuverlässig leistungsstarke Raman-Messungen über einen breiten Spektralbereich. Sie ist außerdem kompakt, leicht und flexibel und bietet vielseitige Einsatzmöglichkeiten für die Feststoff- und Flüssigkeitsanalyse in der Laborumgebung. Die Rxn-10-Sonde ist für eine Vielzahl von austauschbaren Optiken geeignet, was sie zu einem höchst vielseitigen und leicht anpassbaren Gerät in Ihrem Labor macht.
Chemie: Reaktionsüberwachung, Mischung, Katalyse, Kohlenwasserstoffspeziation, Prozess und Optimierung
Polymer: Überwachung der Polymerisationsreaktion, Extrusionsüberwachung, Polymermischung

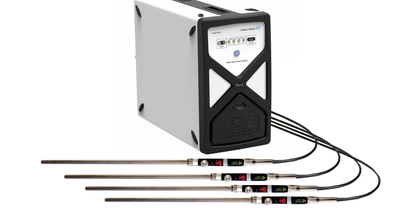

Anlagensicherheit verbessern, Produktqualität gewährleisten und Messbetrieb optimieren. Die Raman-Spektroskopie analysiert die Zusammensetzung und die Molekülstruktur Ihrer Proben vom Labor bis zum Prozess in Echtzeit.
Extended Auswahl
Maximaler Leistungsumfang für breiten Einsatzbereich
Messung des Downstream-Prozesses von Biosimilars mittels Raman-Spektroskopie – Alvotech prüft den Proteinreinigungsprozess während der Ultrafiltration/Diafiltration (UF/DF)
Anlagensicherheit verbessern, Produktqualität gewährleisten und Messbetrieb optimieren. Die Raman-Spektroskopie analysiert die Zusammensetzung und die Molekülstruktur Ihrer Proben vom Labor bis zum Prozess in Echtzeit.
Die spektrale Abdeckung der Sonde ist durch die Abdeckung des verwendeten Analysegeräts beschränkt.
Umgebungstemperatur
Sonde: -10...70 °C/14...158 °F
Relative Feuchte
20...60 %, keine Kondensatbildung
Maximale in den Sondenkopf gespeiste Laserleistung (mW)
< 499
Probenschnittstelle
Basierend auf der ausgewählten Probenentnahmeoptik
Rumpf- und Fenstermaterialien
Rxn-10-Sondenrumpf: 6061 Aluminium, 316L Edelstahl und 303 Edelstahl
Lichtwellenleiter
Bauform: PVC-ummantelte herstellerspezifische Konstruktion Anschlüsse: herstellerspezifische elektrooptische (EO) Anschlüsse oder FC-zu-EO-Lichtwellenleiterkonverter für nicht integrierte Systeme Temperatur: -40...70 °C/-40...158 °F Standardlänge: 5000 mm/196,86 inch 25000 mm/984,26 inch Auch in Steigerungsschritten von 5000 mm/196,86 erhältlich Mindestbiegeradius: 152,4 mm/6 inch
Länge
Rxn-10-Sonde (inklusive Biegeradius des Lichtwellenleiters): 356 mm/14,02 inch
Durchmesser
Rxn-10-Sonde: 19 mm/0,75 inch
Arbeitsabstand
Basierend auf der ausgewählten Probenentnahmeoptik
Messprinzip
Raman-Spektroskopie
Spektrale Abdeckung
Die spektrale Abdeckung der Sonde ist durch die Abdeckung des verwendeten Analysegeräts beschränkt.
Umgebungstemperatur
Sonde: -10...70 °C/14...158 °F
Relative Feuchte
20...60 %, keine Kondensatbildung
Maximale in den Sondenkopf gespeiste Laserleistung (mW)
< 499
Probenschnittstelle
Basierend auf der ausgewählten Probenentnahmeoptik
Rumpf- und Fenstermaterialien
Rxn-10-Sondenrumpf: 6061 Aluminium, 316L Edelstahl und 303 Edelstahl
Lichtwellenleiter
Bauform: PVC-ummantelte herstellerspezifische Konstruktion Anschlüsse: herstellerspezifische elektrooptische (EO) Anschlüsse oder FC-zu-EO-Lichtwellenleiterkonverter für nicht integrierte Systeme Temperatur: -40...70 °C/-40...158 °F Standardlänge: 5000 mm/196,86 inch 25000 mm/984,26 inch Auch in Steigerungsschritten von 5000 mm/196,86 erhältlich Mindestbiegeradius: 152,4 mm/6 inch
Länge
Rxn-10-Sonde (inklusive Biegeradius des Lichtwellenleiters): 356 mm/14,02 inch
Durchmesser
Rxn-10-Sonde: 19 mm/0,75 inch
Arbeitsabstand
Basierend auf der ausgewählten Probenentnahmeoptik
Accessory optics for the Rxn-10 probe
Brief Operating Instructions
Englische Version - 05/2023
New version available in English
Quickstart guide for Rxn-10 probe optics:

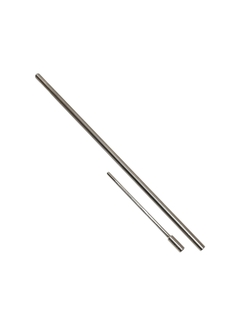

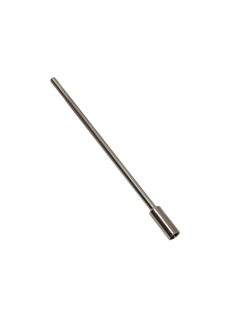

Raman immersion optics (KIO1),

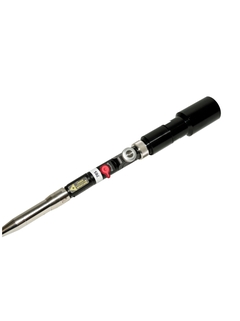

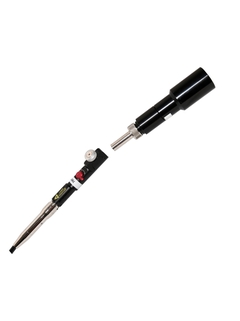

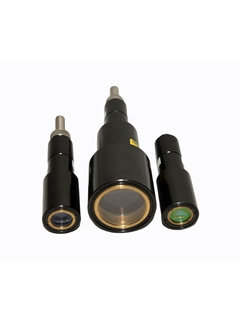

non-contact optics (KNCO1), bIO-Optics (KLBIO1),
